| 货号： CAN-Bridge | 工作电压：9V～24V直流电源输入 | 工作环境温度：－25℃～75℃ |
| 产品尺寸：120×70×25 mm | 认证：CCC | 波特率：5k~1000Kbps |
概述

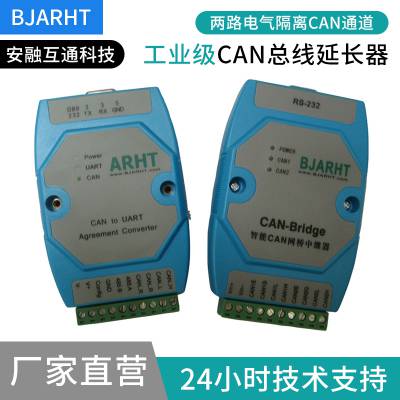

CAN-Bridge是一款工业级智能CAN网桥中继器。当CAN总线上设备节点超过110个，或者通讯距离超过10Km时，使用CAN-Bridge智能CAN网桥中继器可达到增加CAN总线负载节点和延长CAN总线通讯距离的作用。
CAN-Bridge的两个CAN通道可以在不同波特率下工作，CAN-Bridge符合CAN规范2.0A（11位CAN标识符）和2.0B（29位CAN标识符）。支持透明的、协议独立的CAN消息传输，适用于多种应用。此外，可用于CANopen、SDS、J1939、DeviceNet等各种高层协议。
CAN-Bridge可以配置CAN消息接收滤波器，这样可以***只有需要的数据通过中继器传输到其他CAN网络上。
CAN-Bridge可通过异步串行通讯接口连接到PC来配置。通过CAN中继配置软件设置CAN通道波特率、CAN消息接收滤波等，使用简单，支持即时生效，设备配置完成后无需任何操作即可投入工作。
产品特性
两路电气隔离的CAN通道；
通过RS232端口配置两路CAN通道的波特率：5Kbps~1Mbps；
强大的CAN消息接收过滤功能，能有效避免不需要的消息的转发；
长时间发送错误会自动侦测，有效避免网络阻塞；
符合CAN 2.0B规范和***/DIS11898标准；
所有CAN通道均带电气隔离保护，隔离电压1000Vrms
有电源、设备状态、总线活动/错误指示灯。
工作电压：9~24 VDC
工作温度：－25℃～75℃；
湿度：5% - 95% RH，无凝露；
标准DIN导轨安装。
物理尺寸：100mm*70mm*25mm（不计算导轨安装架高度）。
电源及CAN网络接线
电源接CAN网络接口定义如下表：
引脚 | 端口 | 名称 | 功能 |
1 | 电源 | Vin+ | 电源输入正极 |
2 | Vin- | 电源输入负极 | |
3 | CAN1 | CAN1E | CAN1外壳地 |
4 | CAN1G | CAN1信号地 | |
5 | CAN1L | CAN1 L信号线 | |
6 | CAN1H | CAN1 H信号线 | |
7 | CAN2 | CAN2E | CAN2外壳地 |
8 | CAN2G | CAN2信号地 | |
9 | CAN2L | CAN2 L信号线 | |
10 | CAN2H | CAN2 H信号线 |
2.2 终端电阻
打开设备外壳上盖，PCB板上的拨码开关S1可以选择是否接通终端电阻。
拨码开关位号 | ON | OFF |
2 | CAN1通道选通终端电阻 | CAN1通道断开终端电阻 |
1 | CAN2通道选通终端电阻 | CAN2通道断开终端电阻 |
LED指示灯
CAN-Bridge三个LED指示灯。在CAN总线连接后，网络活跃指示灯处于点亮状态，网络指示灯处于熄灭状态，有数据传输时，网络活跃指示灯闪烁。功能描述如下表。
CANxLED
CANxLED
指示灯名称 | 指示灯状态 | 代表含义 |
POWER | 绿色常亮 | 电源正常，已经入工作状态 |
绿色常灭 | 没接通电源，或者电源线存在问题 | |
绿色闪烁 | 在波特率自适应状态未检测到波特率 | |
CANxLED | 绿色常灭 | 该通道处于空闲状态 |
| 绿色闪烁 | 该通道正在接收数据 | |
电气参数
参数名称 | 符号 | 额定值 | 单位 | ||
最小 | 典型 | ||||
电源电压 | Vcc | 9 | 12 | 30 | V |
工作电流 | Pm | - | 150 | - | mA |
总线信号 （CAN_H与CAN_L见电压） | -30 | - | 30 | V | |
工作环境温度 | Tamb | -25 | 75 | ℃ | |
存储温度 | Tstg | -40 | 80 | ℃ | |
除非特别说明，上表所列参数是指Tamb=25℃时的值。
