| 货号：AR101F-232 | 线长：1.5M | 电气接口：RS232 |
| 电源：总线电源供电 | 连接器：针式DB9 |

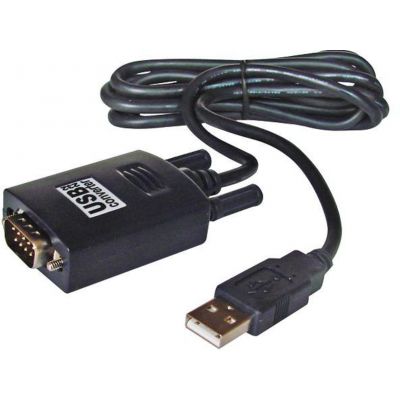

1.1 产品概述
AR101F-232/AR101FI-232产品采用英国FTDI公司的FT232R芯片。让您的笔记本电脑或工作站可以通过USB(通用串行总线)与1个串行RS-232 外设进行通信。AR101F-232通过PC的USB端口为您的系统增加1个Windows下的COM口，并与任何型号的RS-232设备兼容。这类即插即用的USB解决方 案非常适用于移动，仪器和POS应用。简单，方便的串口扩展USB即插即用功能无需考虑IRQ，DMA或I/O地址资源，可以方便地实现串口的扩展。客户不再需要打开机箱或关闭主机就可以直接安装，节约了安装的时间和花费。高效能的128字节FIFO和集成的H/W，S/W流程。AR101FI-232内建ESD保护 ,2 KV 光电隔离保护。AR101F-232系列产品带有USB 2.0 480 Mbps (高速)、128字节的FIFO和集成的硬/软件流控及数据突发访问模式。借助这些精湛的技术，AR101F-232系列产品毫无疑问成为世界上性能的USB串口转换器。串口界面为DB9针。而且操作、维护和管理都非常简单。
1.2 产品特点
支持USB 2.0 全速12 Mbps
串口通信速率可达460.8 Kbps
端口128字节的接收缓冲区和128字节的发送缓冲区
AR101FI-232内建ESD保护2 KV 光电隔离保护
COM口记忆功能，方便维护主机COM口列表
即插即用功能无需考虑IRQ，DMA或I/O地址资源
支持远程唤醒和电源管理
总线电源供电工作
1.3 规格
通信速率：全速12 Mbps
支持USB 1.1，2.0
连接器：USB A型
信号：
RS-232：TxD，RxD，RTS，CTS，GND
连接器：针式DB9
FIFO：128 byte
RS232波特率：50 bps ~ 460.8 Kbps
数据位：7，8
停止位：1，2
I/O地址/IRQ：BIOS分配
校验位：None，Even，Odd，Space，Mark
流控：RTS/CTS
支持以下操作系统：
Windows 2000, Server 2003, Server 2008
Windows XP and XP 64-bit
Windows Vista and Vista 64-bit
Windows XP Embedded
Windows CE 4.2, 5.0, 5.2 and 6.0
Mac OS-X
Windows 7 and Windows 7 64-bit
工作温度：-30 ~ 85 °C
工作湿度：5 ~ 95% RH
存储温度：-40 ~ 85 °C
接口保护：内建ESD保护
光电隔离保护：2 KV光电隔离保护 (仅AR101FI)
2. 硬件描述
2.1 围观尺寸
60x40x18mm线长1米
2.2硬件接口描述
AR101F-232系列转换器具有一个串口RS232，一个是USB2.0接口。
2.2.1 DB9接口
PIN | RS232 |
1 | |
2 | RXD |
3 | TXD |
4 | |
5 | GND |
6 | |
7 | RTS |
8 | CTS |
9 |
3. 驱动程序安装
当***连接USB串口转换器时系统会自动弹出如下窗口，选择“从列表或***位置安装（***）”选项。
选择***位置安装驱动程序
选择下一步系统会选择USB驱动文件，选择FTDIBUS.INF文件。
找到***位置选择FTDIBUS.INF文件。
确定选择的文件位置，系统会自动完成USB Serial Converter A的驱动程序安装。
根据设备的端口数量系统会重复安装USB Serial Converter 的驱动程序数次。系统会自动弹出找到新硬件USB Serial Port窗口进行安装虚拟串口驱动程序，选择“从列表或***位置安装（***）”选项。
下一步进入选择驱动程序路经窗口
选择***路径确定
进入选择FTDIPORT.INF文件确定。
系统会完成USB Serial Port虚拟串口驱动程序的安装。
根据设备的端口数量系统会重复安装USB Serial Port虚拟串口驱动程序的安装数次。全部的端口驱动安装完成，如果之前没有安装过虚拟串口驱动程序系统默认的COM端口号是COM3,4,5,6几个端口如下图所有驱动安装完成。
