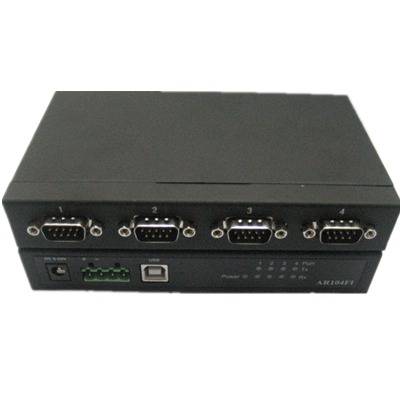

产品型号：AR104FI

产品概述

      AR104F系列产品采用英国FTDI公司的FT4232芯片。让您的笔记本电脑或工作站可以通过USB(通用串行总线)与4个串行RS-232或RS-232/422/485 外设进行通信。AR104F通过PC的USB端口为您的系统增加4个Windows下的COM口，并与任何型号的RS-232/422/485设备兼容。这类即插即用的USB解决方 案非常适用于移动，仪器和POS应用。简单，方便的串口扩展USB即插即用功能无需考虑IRQ，DMA或I/O地址资源，可以方便地实现串口的扩展。客户不再需要打开机箱或关闭主机就可以直接安装，节约了安装的时间和花费。高效能的128字节FIFO和集成的H/W，S/W流程。内建15 KV ESD保护 ,2 KV 光电隔离保护。AR104F系列产品带有USB 2.0 480 Mbps (高速)、128字节的FIFO和集成的硬/软件流控及数据突发访问模式。借助这些精湛的技术，AR104F系列产品毫无疑问成为世界上性能的USB转串口集线器。前面板上配备所有串口收发状态的Tx/Rx LED灯，后端的串口界面均为DB9。而且操作、维护和管理都非常简单。

产品特点

AR104F/AR104FI四个串口可分别设置成：全双工232、全双工422、全双工485、半双工485；

支持USB 2.0，速率可达480 Mbps；

串口通信速率可达460.8 Kbps；

每个端口128字节的接收缓冲区和128字节的发送缓冲区；

内建ESD保护,2 KV 光电隔离保护(仅AR104FI)；

COM口记忆功能，方便维护主机COM口列表；

每端口TX / RX指示灯；

自动使能控制RS485双向数据；

USB大容量数据传输模式（512个字节的数据包，在高速模式下）；

支持总线和外接电源供电工作电源：＋9V～24V DC；可根据需求提供5V接口；

安装方式：可选标准DIN 导轨安装或简单固定方式；

产品尺寸：170×95×30 mm

规格

通信速率：高速480 Mbps，全速12 Mbps

支持USB 1.1，2.0

连接器：USB B型

信号：

RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND

RS-422：TxD+(A)，TxD-(B)，RxD+(A)，RxD-(B)，GND

4线RS-485：TxD+(A)，TxD-(B)，RxD+(A)，RxD-(B)，GND

2线RS-485：Data+(A)，Data-(B)，GND

连接器：针式DB9

FIFO：128 byte

波特率：50 bps ~ 460.8Kbps

数据位：7，8

停止位：1，2

I/O地址/IRQ：BIOS分配

校验位：None，Even，Odd，Space，Mark

流控：RTS/CTS，XON/XOFF

支持以下操作系统：

Windows 2000, Server 2003, Server 2008

Windows XP and XP 64-bit

Windows Vista and Vista 64-bit

Windows XP Embedded

Windows CE 4.2, 5.0, 5.2 and 6.0

Mac OS-X

Windows 7 and Windows 7 64-bit

Windows 8.1 and Windows 8.1 64-bit

电源和环境：

AR 104F-232: 100mA(max) @ 5 VDC总线电源

AR 104F: 300mA(max) @ 9-24VDC外接电源

AR 104FI: 460mA(max) @ 9-24 VDC外接电源

工作温度：-40 ~ 85 °C

工作湿度：5 ~ 95% RH

存储温度：-40 ~ 85 °C
